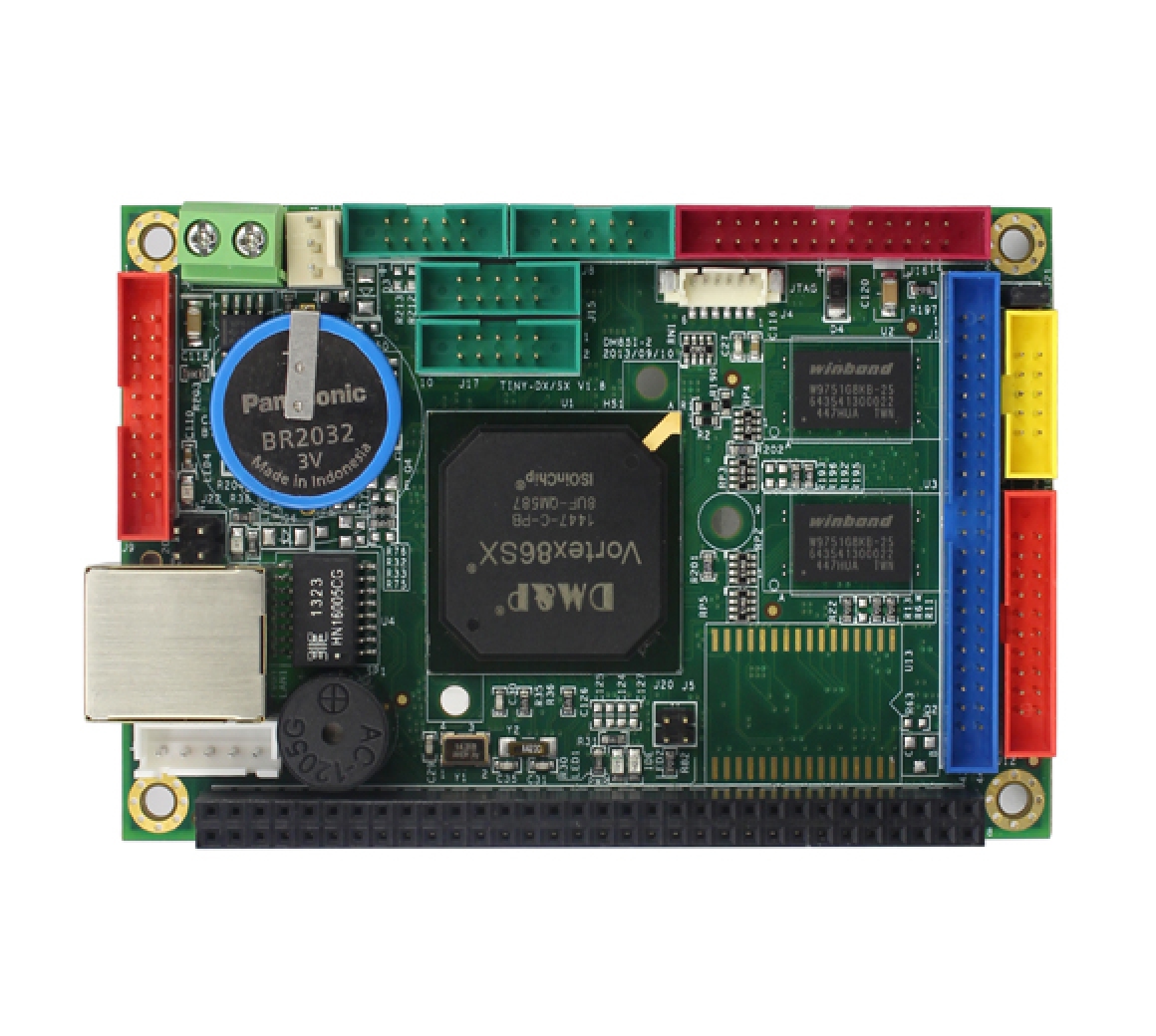

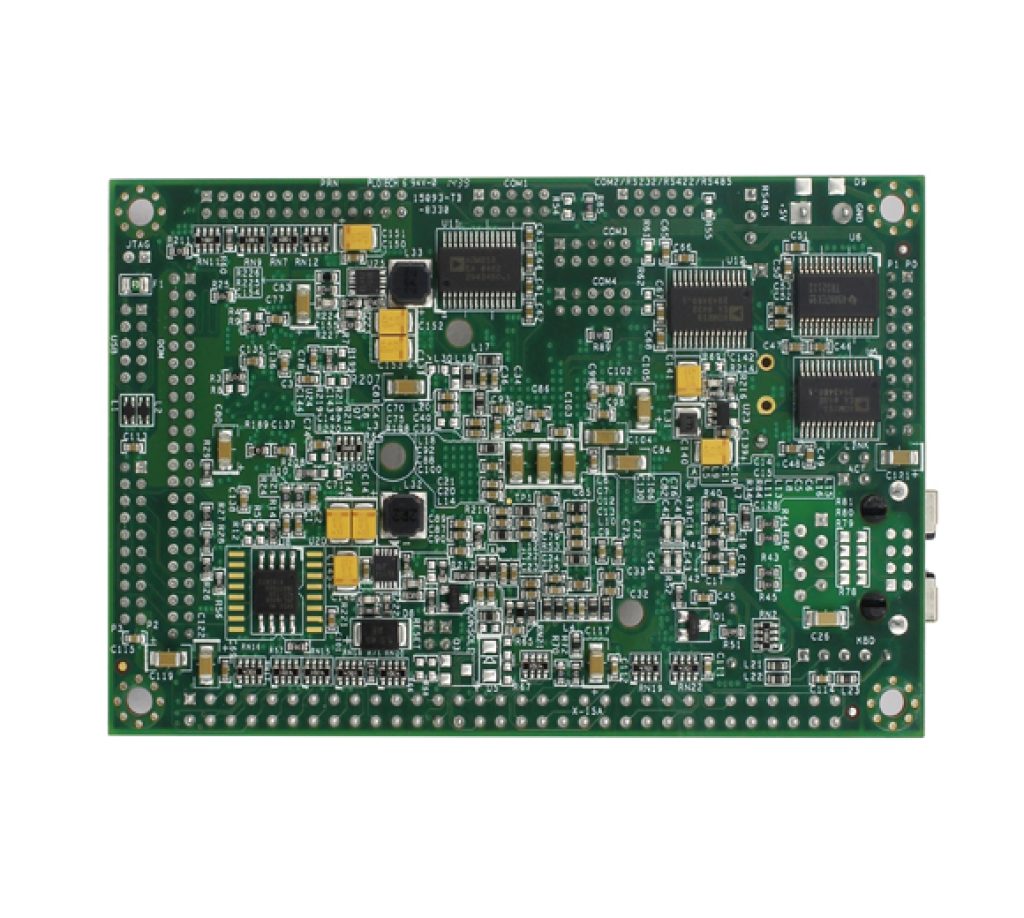

DM&P SoC Vortex86SX-300MHzVSX-6115-V2
4S/2U/LAN/LPT/32GPIO/IDE
产品规格
- DM&P SoC Vortex86SX-300MHz
- 128MB / 256MB DDR2 onboard
- 4S/2U/LAN/LPT/32GPIO/IDE
- Operation Temperature: -20~+70°C / -40°C~+85°C (Optional)
- Onboard 2MB SPI Flash Disk
- 16bit x-ISA
- Optional：512KB SRAM
VSX-6115-V2系列低功耗x86嵌入式控制器的设计符合微小规格，并集成了以下功能。
VSX-6115-V2微型嵌入式控制器系列的设计考虑到了向后兼容性，以便为面临使用现有基于x86的微型控制器的寿命终止挑战的项目提供迁移路径。VSX-6115-V2系列控制器被设计为插件替代品，具有向后兼容性，以支持传统软件，从而延长现有产品的生命周期，而无需进行大量的重新设计。
VSX-6115-V2适用于广泛的数据采集、工业自动化、过程控制、汽车控制器、AVL、智能车辆管理设备、医疗设备、人机界面、机器人、机械控制等要求占地面积小的应用，低功耗和低成本的硬件，具有开放的行业标准，如微型。
| 品名 | 说明 |
| VSX-6115-V2 | Vortex86SX Tiny CPU Module with 256MB DDR2 |
| ICOP-2720 | Tiny VGA/LCD Development Kit |
| 处理器 | DM&P SoC CPU Vortex86SX- 300MHz Real-Time Clock with Lithium Battery Backup |
| 缓存 | L1:16K I-Cache, 16K D-Cache |
| BIOS | AMI BIOS |
| 总线 | 16-bit x-ISA interface |
| 系统存储器 | 256MB DDR2 Onboard |
| 看门狗定时器 | Software programmable from 30.5 us to 512 seconds x2 sets (Watchdog 1 fully compatible with M6117D) |
| 网路 | Integrated 10/100M Ethernet |
| I/O接口 | RS-232 port x3 RS-232/422/485 port x1 (RS485 with Auto Direction) Parallel port x1 USB port x2 (USB 2.0 version) 16-bit GPIO port x2 10/100Mbps Ethernet port x1 |
| 端口 | 2.00 mm Ø 44-pin box header for IDE x1 2.00 mm Ø 26-pin box header for Print x1 2.00 mm Ø 20-pin box header for 16-bit GPIO x2 2.00 mm Ø 10-pin box header for RS-232 x4 2.00 mm Ø 10-pin box header for USB x1 2.00 mm Ø 2-pin header for Reset x1 2.00 mm Ø 2-pin header for Console Redirection x1 2.54 mm Ø 3-pin header for RS-485 x1 2.54 mm Ø 5-pin box header for keyboard x1 2.54 mm Ø 2-pin header for LINK LED x1 2.54 mm Ø 2-pin header for TX/RX LED x1 1.25mm Ø 6-pin Wafer for JTAG x1 External RJ-45 connector for Ethernet x1 |
| 闪存支持 | Onboard 2MB SPI Flash Disk (Driver: A) 44-pin IDE Flash Disk( EmbedDisk 16MB or above) |
| SRAM支持 | 512KB (Optional) |
| 功率要求 | Single Voltage +5V @ 380mA |
| 尺寸 | 100mm X 66mm (3.94 x2.6 inches) |
| 重量 | 63g |
| 工作温度 | -20°C ~ +70°C -40°C ~ +85°C (Optional) |
