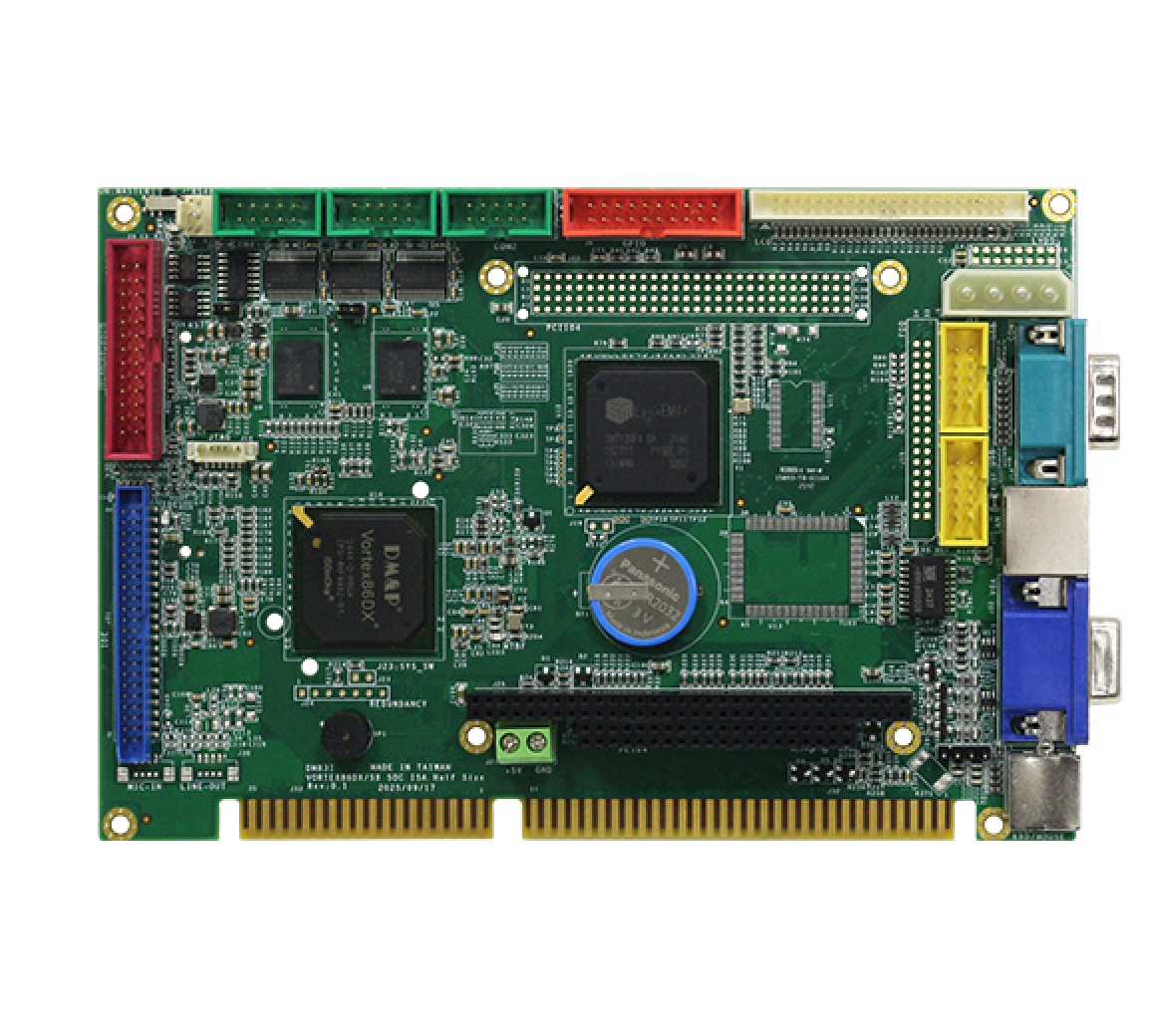

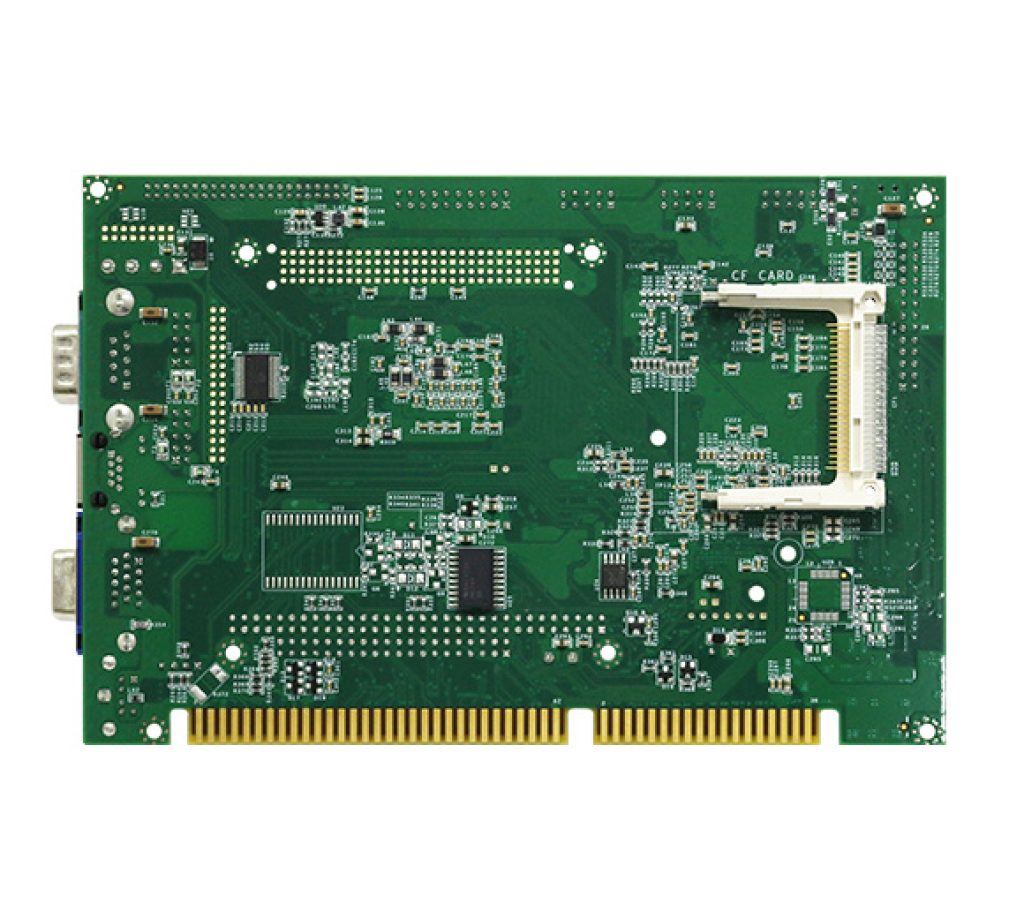

VDX-6324RD-V2 系列低功耗 x86 嵌入式控制器专为满足 Half-Size 规范而设计，配备完整的 16 位 ISA 总线，并集成了以下功能。
VDX-6324RD-V2 Half-Size 系列嵌入式控制器在设计时充分考虑了向后兼容性，旨在为那些既有 x86 Half-Size 控制器面临停产（EOL）挑战的项目提供迁移方案。VDX-6324RD-V2 系列控制器采用插件式替换设计，向后兼容支持传统软件，从而在无需大规模重新工程的情况下延长现有产品的生命周期。
VDX-6324RD-V2 适用于广泛的数据采集、工业自动化、过程控制、汽车控制器、自动车辆定位系统（AVL）、智能车载管理装置、医疗设备、人机界面（HMI）、机器人、机械控制等应用，这些应用通常需要小尺寸、低功耗、低成本且符合 Half-Size 等开放工业标准的硬件。
产品规格
- DM&P SoC Vortex86DX – 800MHz
- 4S/4U/VGA/LCD/LAN/LPT/PWM/16GPIO/CF/IDE
- 256MB / 512MB DDR2 板载
- 工作温度：-20 ~ +70°C / -40 ~ +85°C (选配)
- 板载 4MB SPI 闪存
- 板载 PC/104 连接器
- 选配：板载闪存盘 / CF 插槽 / PCI-104 连接器 / 音频 / LVDS
| 订货型号 (Part Number) | 描述 |
| VDX-6324RD-V2 | Vortex86DX Half-Size CPU 模块，板载 256MB DDR2 |
| VDX-6324RD-V2-512 | Vortex86DX Half-Size CPU 模块，板载 512MB DDR2 |
| VDX-6324RD-AU-V2 | Vortex86DX Half-Size CPU 模块，板载 512MB DDR2 + 音频功能 |
| 系统芯片 (SoC) | DM&P SoC CPU Vortex86DX- 800MHz 带有锂电池备源的实时时钟 (RTC) |
| 缓存 (Cache) | L1:16K 指令缓存, 16K 数据缓存, L2 缓存 128 KB |
| 总线 (Bus) | 符合 PC/104 标准规范 PCI-104 (可选) |
| BIOS | AMI BIOS |
| 系统内存 | 板载 256/512MB DDR2 |
| 看门狗定时器 | 软件可编程，范围从 30.5μs 至 512s x 2 组 (看门狗 1 完全兼容 M6117D) |
| 显示 (VGA) | SM712 芯片组，支持 VGA、TFT-LCD 和 18-bit LVDS 平面显示接口 VGA: 最大分辨率 1280 x 1024 @ 60Hz TTL-LCD: 最大分辨率 1024 x 768 @ 60Hz LVDS (可选): 最大分辨率 1024 x 768 @ 60Hz |
| 网口 (LAN) | 集成 10/100Mbps 以太网 |
| 音频 (Audio) | CM119 USB 音频控制器 (可选) |
| 闪存盘支持 | 板载 4MB SPI Flash Disk MSTI EmbedDisk 模块 (16MB 及以上) Compact Flash Type I/II 44-pin IDE 转 Micro SD (可选) |
| 脉冲宽度调制 (PWM) | 16~24 通道 |
| SRAM 支持 | 512KB (可选) |
| I/O 接口 | 增强型 IDE 端口 (UltraDMA-100/66/33) x1 RS-232 端口 x3 RS-232/422/485 端口 x1 USB 端口 (Ver2.0) x4 并口 (Parallel port) x1 16-bit GPIO 端口 x1 10/100Mbps 以太网端口 x1 |
| 连接器 (Connectors) | 2.0mm 44-pin IDE 简牛插座 x1 2.0mm 44-pin LCD 简牛插座 x1 2.54mm 26-pin 打印机简牛插座 x1 2.54mm 20-pin 16-bit GPIO 简牛插座 x1 2.54mm 10-pin RS-232 简牛插座 x3 2.54mm 10-pin USB 简牛插座 x2 2.54mm 4-pin 插针 (-5V, -12V, +12V, GND) x1 2.54mm 3-pin RS-485 插针 x1 2.54mm 2-pin 复位 (Reset) 插針 x1 2.54mm 7-pin 冗余信号插针 x1 (可选) 2.54mm 2-pin 系统失效开关插针 x1 (可选) 1.25mm 6-pin JTAG 接口 x1 1.25mm 4-pin 音频输出/麦克风输入接口 x2 (可选) 4-pin 公头电源连接器 x1 外部 15-pin D-Sub VGA 母头连接器 x1 外部 9-pin D-Sub RS-232 公头连接器 x1 外部 RJ-45 以太网连接器 x1 外部 Mini-DIN 键盘/鼠标连接器 x1 Type I/II Compact Flash 插槽 x1 |
| 电源需求 | 单电压 +5V @ 660mA |
| 重量 | 180g |
| 板卡尺寸 | 184 x 122mm (7.24 x 4.80 英寸) |
| 工作温度 | -20 °C ~ +70 °C -40 °C ~ +85 °C (可选) |
